良工柱塞式气动薄膜流量调节阀ZJHP-16P
详细信息
| | 品牌：良工 | | 型号：ZJHP-16P | | 加工定制：是 | |
| | 材质：不锈钢 | | 连接形式：法兰 | | 公称通径：DN15~350 mm | |
| | 适用介质：水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;氨气;氮气;氧气;氢气;液化气;空气;煤气;含尘气体 | | 压力环境：高压 | | 工作温度：高温 | |
| | 流动方向：单向 | | 驱动方式：气动 | | 零部件及配件：定位器 | |
| | 形态：柱塞式 | | 类型：二通式 | | 标准：国标 | |
| | 密封形式：硬密封式 | | | | | |
一、产品概述：
ZJHP-16P柱塞式气动薄膜流量调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。
二、用途与特点：
ZJHP-16P柱塞式气动薄膜流量调节阀是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节; V型阀芯*适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能灵敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。
气动薄膜调节阀是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性;采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度;超强的剪切能力。
三、工况应用：
调节阀采用顶导向结构，配用多弹簧执行机构。气动薄膜单座调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。气动薄膜单座调节阀广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
调节阀本系列产品有调节型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

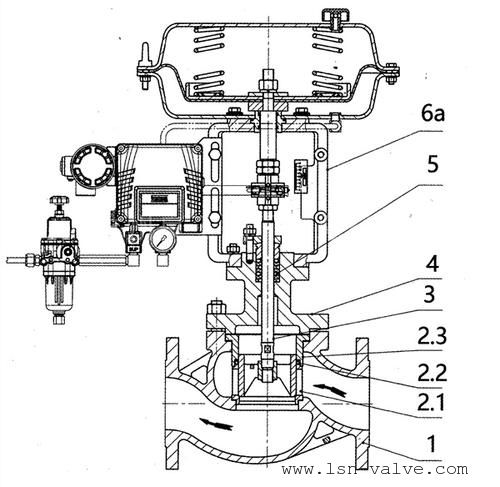

四、结构优势:
顶导向单座调节阀，结构紧凑，部件少、易维修。金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。可调范围大，固有可调比为50。执行机构采用多弹簧结构，高度减少30%、重量减轻30%。
五、调节阀选型时在有闪蒸及冲刷工况下应注意事项：
1、闪蒸和空化
在调节阀内注动的液体，常常出现闪蒸和空化两种现象。它们的发生不但影响口径的选择和计算，而且将导致严重的噪声、振动、材质的破坏等，直接影响调节阀的使用寿命。因此，在阀门的计算和选择过程中，闪蒸和空化是不可忽视的问题。
当压力为P1的液体流经节流孔时，流速突然急剧增加，而静压力骤然下降，当孔后压力P2达到或者低于该流体所在情况下的饱和蒸汽压Pv时，部分液体就汽化成为气体，形成气液两相共存的现象，这种现象称为闪蒸时，对阀芯等材质有侵蚀破坏作用，而且影响液体计算公式的正确性，使计算复杂化。如果产生闪蒸之后，P2不保持在饱和蒸汽压以下，在离开节流孔之后又急骤上升，这时气泡产生破裂并转化形成空腔或气泡，即闪蒸阶段；第二阶段时这些气泡破裂，即空化阶段。
在许多气泡集中在节流孔阀后，自然影响了流量的增加，产生了阻塞情况。因此，闪蒸和空化作用产生的前后计算公式必然不同。
在产生空化作用时，在缩流处的后面，由于压力恢复，升高的压力压缩气泡，达到临界尺寸的气泡开始变为椭圆形。接着，在上游表面开始变平，然后突然爆裂，所有的能量集中在破裂点上，产生大的冲击力。
闪蒸和空化只产生在液体介质中。空化作用的一阶段是闪蒸，阀门的出口压力保持在液体的饱和蒸汽压力之下，但对阀内件已经产生了侵蚀作用，由于在阀芯和阀座环的接触线附近流体的速度*高，因此破坏也发生在这里。闪蒸破坏后的阀芯外表面有一道道磨痕。在空化的第二阶段，阀后压力升高到饱和蒸汽压以上，由于气泡的突然破裂，所有的能量集中在破裂点，产生大的冲击力，可高达几千牛顿，因此严重地冲撞和破坏阀芯、阀座和阀体，这种破坏作用称为气蚀。这种作用如同砂子高速喷射在阀芯表面，将固体表层撞击出磨痕，形成粗糙的、渣孔般的外表面。
六、附件定位器的耐压防爆结构
1、耐压填料式：
（1）电气接口处G1/2接口，可任选一个，不用的接口用盲塞拧紧。
（2）耐压填料式的实际连接螺纹应大于5个螺距，并用锁紧螺母锁紧。
（3）电线适用￠9~￠10规格，并有合适的橡胶密封。
（4）橡胶密封件应使用压套，将电缆充分压紧。
（5）输入信号的＋、－、不要弄错，接线要可靠，接线螺钉M4，接线盖内及外部各有一个接地接头，可任选一个。
（6）输入信号接通后，将接线盒拧紧，并将紧定螺钉M4拧紧。
（7）定位器外壳设有接线端子，安装时应可靠接地。
（8）定位器的电缆引入口必须配用NEPSI认可的“AD105DT-G1/2型电缆引入装置”。
2、配线：
（1）电气接口处有二处G1/2接口，可任选一个，不用的接口用盲塞拧紧。
（2）利用螺纹接头将密封部件旋入接口，实际连接螺纹应大于5个螺距。
（3）配线时要注意避免电线表皮划伤，并保证配线正确无误。
（4）输入信号的＋、－不要弄错，接线要可靠，接线螺钉M4，界限盖内及外部各有一个接地接头，可任选一个。
（5）输入信号接通以后，将接线盒拧紧，并将坚定螺钉M4拧紧。
3、密封隔层：打开密封部件的注入口，在规定部位使用石棉密封填料作为密封隔层。使密封剂注入口向上，将注入口牢牢旋紧。
七、附件电气阀门定位器HEP-15定参数：
HEP系列电-气阀门定位器与调节阀配套使用，把调节阀输出信号，转换成驱动调节阀的气信号，可以克服填料函与阀杆的摩擦力，克服介质压差对调节阀芯不平衡力，提高调节阀动作速度，从而保证调节阀按调节器输出信号正确定位。
技术参数：
基本误差：±1%（单作用）；±5%（双作用）
回差：±1%（单作用）；±5%（双作用）
死区：±0.4%（单作用）；±0.8%（双作用）
额定行程：0-(10-100)mm
0-(50-75-90)角行程
气源压力：0.14-0.55MPa
输入信号：4-20mA.DC；0-10mA.DC（可分程）
输出压力：0.02-0.5MPa
耗气量：单作用：450L/h(供气0.14MPa)
双作用：360L/h(供气0.55MPa)
输出特性：线性，等百分比
环境温度：-35～+60℃
-20～+60℃（本安型)
相对温度：10-90%
输入阴搞：4-20mA.DC300±100(20℃时)
0-10mA.DC1000±300(20℃时)
气源接头：M10×1。5
壳体材料：铝合金
外形尺寸：203×160×105
重量：2.8kg

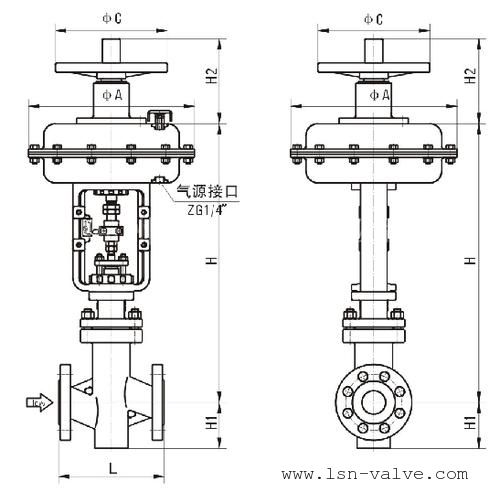

八、技术参数:
| 公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| (10) |
(12) |
(15) |
(20) |
| 额定流量系数KV |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 额定行程L(mm) |
16 |
25 |
40 |
60 |
| 膜片有效面积Ae(cm2) |
280 |
400 |
600 |
1000 |
| 信号范围Pr(KPa) |
20~100、40~200 |
| 气源压力Ps(MPa) |
0.14~0.4 |
| 固有流量特性 |
直线、等百分比 |
| 固有可调比 |
50 |
| 允许泄漏量 |
硬阀座：IV级(10-4阀额定容量) 软阀座：VI级 |
| 公称压力PN(MPa) |
1.0、1.6、4.0、6.4 |
| 工作温度t(℃) |
常温型 |
-20~200、-40~240、-60~250 |
| 散热型 |
-40~450、-60~450 |
| 高温型 |
450~560 |
| 低温型 |
-60~-100、-100~-200、-200~-250 |
| 本产品性能指标贯彻GB/T4213-92标准 |
九、制造要求：
杭州良工阀门有限公司(中德合作)位于美丽的富春江畔,毗邻杭州。公司创建于1996年，注册资金4180万元，是一家集科研开发、生产、销售、服务于一体的大型控制阀制造企业，具有雄厚的技术力量，拥有先进的制造设备，完善的产品检测设施, 并通过 ISO9OO1:2000质量体系认证、中华人民共和国特种设备制造许可证(压力管道)编号：TS2710D66-2011、英国MOODY承压件CE认证、欧盟3.1材质认证、欧盟工业过程控制阀CE认证、中核集团合格供应商、中石化一级网络供应商。
